Prietokomery na meranie prietoku tekutín a plynov La Tecnica
Použitie prietokomerov:
* demineralizácia
* chemické čistenie v ČOV
* kontrola a dávkovanie medicínskych plynov
* laboratórne a výskumné účely
* potravinársky a chemický priemysel
Prietokomery na meranie malých prietokov
 |
 |
 |
 |
 |
| MODEL > LB/89 | MODEL > A/M | MODEL > A/S | MODEL > R-R | MODEL > R |
|
|
|
|

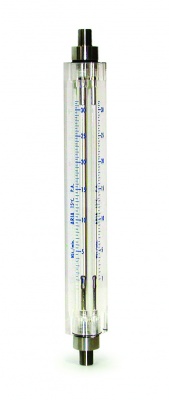

- Prietokomery LB/89 sú vhodné na okamžité meranie malého prietoku tekutín alebo plynov.
- A/M séria prietokomerov je vhodná na meranie malých prietokov kvapalín a plynov. Prietokomery sú vyrábané z akrylátu (PMMA) s kužeľovým meracím otvorom umiestneným priamo v tele meracieho zariadenia.

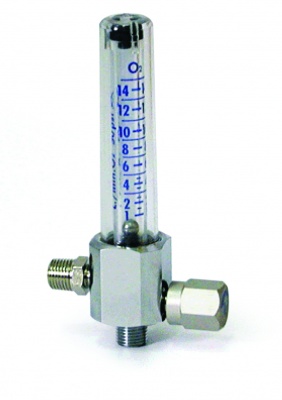

- Prietokomery A/S sú vyrobené z nárazuvzdorného plastu, pripevnené na kovové teleso s regulačným ihlovým ventilom. Prietokomery s pravouhlým pripojením sú vhodné na meranie prietokov terapeutických plynov alebo zváracích plynov (kyslík, vzduch, dusík, oxid dusný, atď.).

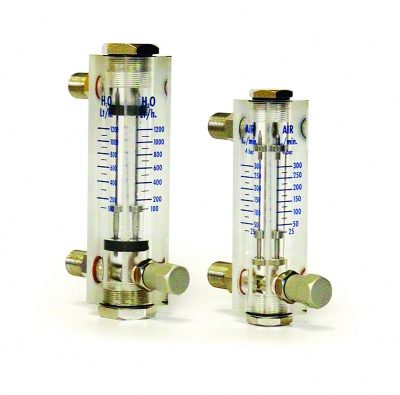

- „R-R" séria prietokomerov s ihlovým ventilom je vyrábaná výlučne z akrylátu (PMMA) a s ukazovateľom z rôznych materiálov: AISI 316, Hastelloy alebo PVC na agresívne kvapaliny. Sú vybavené ihlovým ventilom z poniklovanej mosadze.
- Prietokomery „R" sú vyrábané len z akrylátu (PMMA)
s kalibrovaným a lešteným kužeľovitým meracím otvorom umiestneným priamo v telese. Vedený alebo voľný plavák je vyrábaný z rôznych materiálov: nerezová oceľ AISI 316, Hastelloy, PVC, PTFE, Moplen, atď. Prietokomery sú vybavené na základe požiadavky osovým alebo bočným, prírubovým alebo závitovým pripojením.Prietokomery môžu byť vyrábané na požiadanie aj pre PN16, PN25, PN40.
Prietokomery na meranie stredných prietokov
|
|
 |
 |
|
|
MODEL > PL |
MODEL > MK |
MODEL > BC/K |
|
|
|
|
|
- Prietokomery „PL" sú vyrábané len z akrylátu (PMMA) s kalibrovaným a lešteným kužeľovitým meracím otvorom umiestneným priamo v telese. Vedený alebo voľný plavák je vyrábaný z rôznych materiálov: nerezová oceľ AISI 316, Hastelloy, PVC, PTFE, Moplen, atď. Prietokomery sú vybavené na základe požiadavky osovým alebo bočným, prírubovým alebo závitovým pripojením. Prietokomery môžu byť vyrábané na požiadanie aj pre PN16, PN25, PN40.

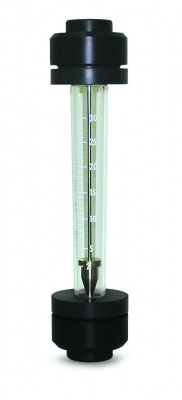

- Priamočiare prietokomery MK. Normalizované pripojenie umožňuje rýchlu inštaláciu a redukujú čas na údržbu.Konštrukcia je z antacidového PVC, na požiadanie, môže byť prietokomer vyrobený z polypropylénu, čím sa umožní zvýšenie max. prevádzkovej teploty do 100ºC.

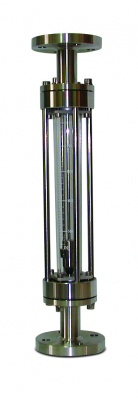

- Prietokomery typu BC/K sú zariadenia na meranie prietokov tekutín a skvapalnených plynov. Hodnota aktuálneho prietoku sa dá odčítať s vysokou presnosťou na stupnici, vytlačenej na kalibrovanom kužeľovitom potrubí z polykarbonátu (makrolon) alebo polysulfátu (netoxický a nerozbitný)
- Prietokomery typu BC sú zariadenia na meranie prietokov tekutín a skvapalnených plynov. Hodnota aktuálneho prietoku sa dá odčítať s vysokou presnosťou na stupnici, vytlačenej na kalibrovanom kužeľovitom potrubí z polykarbonátu (makrolon) alebo polysulfátu (netoxický a nerozbitný) Prietokomer môže mať prírubové alebo závitové pripojenie.
Ďalšie charakteristiky: jednoduchá inštalácia, jednoduchá údržba. Prietokomer je možné dodávať s indikátorom min./max. prietoku.
Prietokomery na meranie veľkých prietokov
 |
 |
 |
 |
| MODEL > W | MODEL > OP |
MODEL > PD |
MODEL > T
|
|
|
|
|

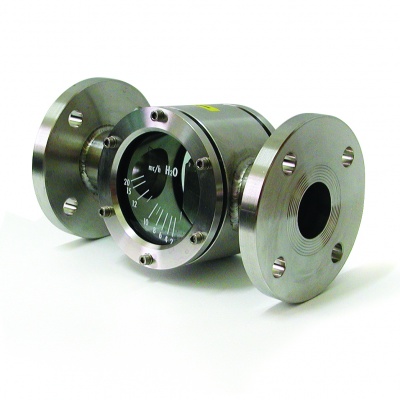

- Vizuálne indikátory prietoku s okienkom model „W" sú indikátory prietoku na vizuálnu kontrolu tekutín v priemyselných procesoch a na vonkajšiu mechanickú detekciu veľmi znečistených tekutín. Prietokomery sú vyrábané z rôznych materiálov, s pohyblivým lopatkovým ukazovateľom voľného prietoku. Pripojenie prietokomeru môže byť osové, závitové alebo prírubové. Maximálny prevádzkový tlak: 10 bar. Prietokomery môžu byť vyrábané na základe požiadavky, pre PN16, PN25, PN40. Prietokomery môžu byť upevnené len na horizontálnom potrubí. Presnosť: +/- 10 %.

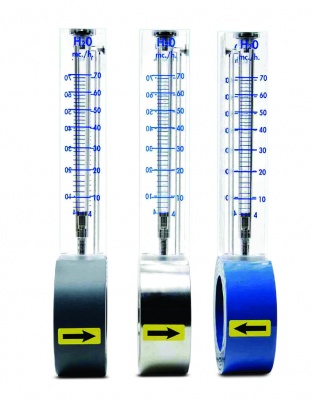

- Horizontálne prietokomery s medziprírubovým pripjením s meracou clonou.OP prietokomer je kompaktný, ľahký, s vizuálnou časťou meracieho rozsahu v priesvitnej časti nárazuvzdorného akrylátu (PMMA). Je dodávaný tam, kde sa vyžaduje kontrola a meranie veľkých rozsahov v malom priestore. Je vhodný len na horizontálne potrubia. Údržba a čistenie akrylátového meradla sú obzvlášť jednoduché. Max. testovaný tlak pri kovovom prevedení: PN 16. Max. testovaný tlak pri plastovom prevedení: PN 10. Séria „OP" prietokomerov je vhodná do čističiek odpadových vôd, na nehorľavé kvapaliny, do vinárskych liniek, teplární atď. Presnosť +/- 5 %.

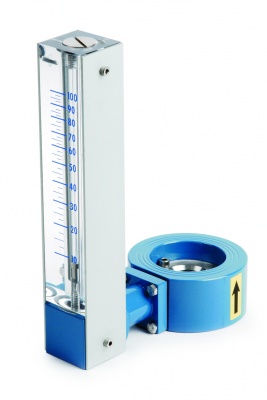

- Horizontálne prietokomery s prírubovým pripojením s meracou clonou. PD prietokomer je kompaktný, ľahký, s vizuálnou časťou meracieho rozsahu v priesvitnej časti nárazuvzdorného akrylátu (PMMA). Je dodávaný tam, kde sa vyžaduje kontrola a meranie veľkých rozsahov v malom priestore. Údržba a čistenie akrylátového meradla je obzvlášť jednoduché.
Max. testovaný tlak pri kovovom prevedení: PN 16.
Max. testovaný tlak pri plastovom prevedení: PN 10.
Séria „PD" prietokomerov je vhodná do čističiek odpadový vôd, na nehorľavé kvapaliny, do vinárskych liniek, teplární atď.

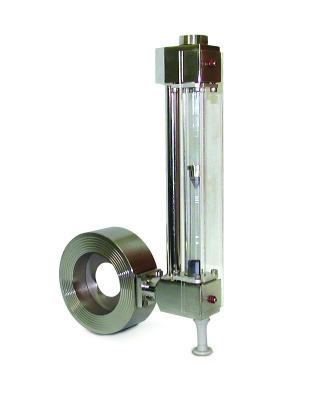

- Kĺbové medziprírubové prietokomery s meracou clonou. Prietokomery typu „T" s meracou clonou sú vhodné na kontrolovanie veľkých prietokov.
Pri použití vhodných materiálov môžu byť použité aj na meranie chemicky agresívnych tekutín. Prietokomer môže byť inštalovaný na vertikálne alebo horizontálne potrubie so vzostupným alebo zostupným, pravým alebo ľavým prietokom. Na požiadanie meracie zariadenie môže byť vzdialene pripojené a môže byť vybavené indikátorom min./max. prietoku. Na požiadanie: PN25 a PN40.
Maximálny testovaný tlak: 16 bar.
Presnosť: +/-5 %.
tschema_2
Upozornenie: Prietokomer musí byť umiestnený tak, aby pred ním aj za ním bolo rovné potrubie v dĺžke 10 krát dimenzia potrubia (10 x DN). Táto podmienka je nevyhnutná z dôvodu presnosti merania.
